SWP1

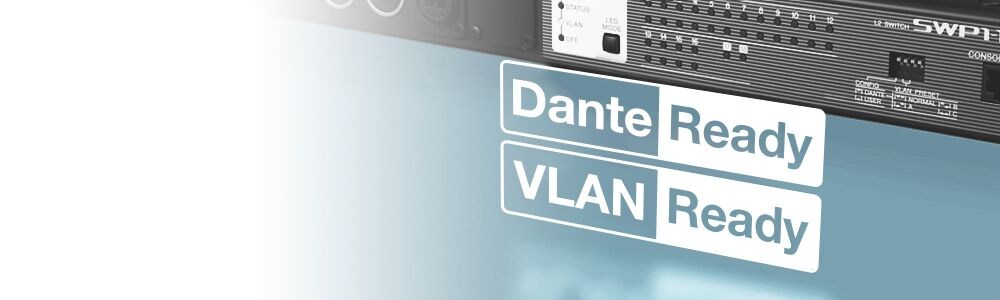

Die Einrichtung und die Bedienung schlanker Dante-Netzwerke ist nicht schwierig, doch falls das Netzwerk mal komplexer wird, sollten die eingebundenen Switches optimiert werden, um auch höchsten Anforderungen an die Betriebssicherheit gerecht zu werden. Dabei kann die Einstellung von QoS, IGMP Snooping und weiteren Parametern eines intelligenten Switches zu einer ausgesprochen komplexen Aufgabe werden, deren Realisierung eher in das Fachgebiet von IT-Technikern als in das von Toningenieuren gehört. Die Switches der SWP1-Serie hingegen lassen sich perfekt für Dante optimieren, indem nur ein einziger DIP-Schalter umgelegt wird. Eine gesonderte Fachkenntnis wird nicht mehr benötigt.

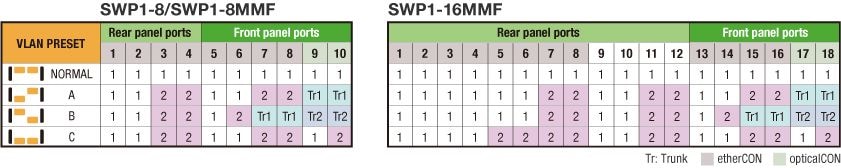

Ein leistungsstarkes Netzwerk sollte in der Lage sein, mehrere Dienste simultan zu verarbeiten. Hierzu können beispielsweise die Dante-Kommunikation, StageMix, weitere Smartgeräte-Funktionen, Computersoftware für die Steuerung von Digitalmixern oder Leistungsverstärkern sowie viele weitere Dienste zählen. Aber je mehr unterschiedliche Kommunikationstypen in einem Netzwerk miteinander kombiniert werden, desto größer ist die Wahrscheinlichkeit, dass es zu verschiedensten Problemen kommt. Durch die Verwendung virtueller VLAN-Domains können die unterschiedlichen Datentypen voneinander isoliert werden, sodass eine gegenseitige Beeinträchtigung nicht mehr möglich ist. Diese Art der Netzwerkeinrichtung verlangte bislang jedoch nach IT-Fachkenntnis. Die SWP1-Serie verfügt nun über drei vorgefertigte VLAN-Presets, die mühelos über Dip-Schalter ausgewählt werden können. Es gibt darüber hinaus einen ""USER""-Modus, wo eine eigene VLAN-Konfiguration manuell eingerichtet werden kann. * Die Ports 9 und 10 vom SWP1-8, Port 10 vom SWP1-8MMF und Port 18 vom SWP1-16MMF werden erst durch die Installation einer MMF-SWP1-Erweiterung nutzbar.

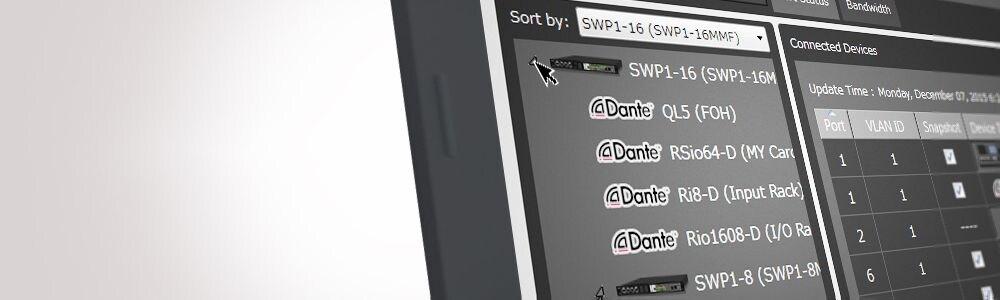

Eine wirksame Dante-Netzwerk-Verwaltung schließt diverse Parameter wie Netzwerk-Traffic, Switch-Status und Information über die einzelnen Dante-Geräte mit ein. Yamahas eigens programmierte Software "Audio Network Monitor" für Windows liefert, sobald SWP1-Switches zum Einsatz kommen, eine umfassende Ansicht aller wichtigen Parameter in einem Bildschirmfenster. Diese Art der grafischen Übersicht nennen wir "Netzwerk-Visualisierung". Sie können sogar eine Momentaufnahme des aktuellen Netzwerk-Zustands machen und eine Warnung aktivieren, falls sich irgendein Parameter ändert. So können Probleme schnell identifiziert und gelöst werden. Darüber hinaus kann die Dante-Controller-Software mit einen Klick vom "Yamaha Audio Network Monitor" aus gestartet werden, sodass Sie ein komplettes Dante-Netzwerklösungskonzept von einem Rechner aus betreiben können.

Ausfallsicherheit hat bei Liveanwendungen oberste Priorität, da eine Unterbrechung der Vorstellung aufgrund technischer Probleme im Profisegment nicht toleriert wird. Konventionelle Netzwerk-Switches verfügen über einfache, fragile RJ45-Anschlüsse, um zu den LAN-Anschlüssen auf der Computerseite zu passen. Die SWP1-Serie verfügt jedoch über beanspruchbare, sehr zuverlässige etherCON-Anschlüsse, die voll kompatibel mit den etherCON-Anschlüssen der Yamaha-CL/QL-Konsolen und anderer Dante-Geräte sind.

Die Modelle SWP1-8MMF und SWP1-16MMF verfügen über Glasfaser-fähige opticalCON-Multimode-Anschlüsse. Beide Varianten erlauben die Überwindung von Distanzen bis zu 300 Metern. Mit dem optionalen Glasfasermodul MMF-SWP1 kann darüber hinaus ein ausfallsicherer redundanter Betrieb über zwei Glasfaserleitungen umgesetzt werden. Auch das schnelle "Rapid Spanning Tree Protocol" wird bei redundanten Verbindungen unterstützt.

Die Switches der SWP1-Serie verfügen zusätzlich zum herkömmlichen Netzeingang über einen externen Gleichstrom-Eingang ("EX DC INPUT") im XLR-4-32-Format. Wenn dieser mit 24V Gleichstrom versorgt wird, bleibt das Gerät bei einem Ausfall des 220V-Anschlusses in Betrieb. Darüber hinaus ist der Netzstecker verriegelt (V-Lock) und somit vor versehentlichem Herausziehen geschützt.

Mitunter ist es schwierig und zeitaufwändig, bei einem Netzwerk mit mehreren Switches an verschiedenen Positionen und diversen eingebundenen Netzwerkgeräten die Übersicht zu bewahren. Der "Yamaha Audio Network Monitor" veranschaulicht die gesamte Netzwerkstruktur und gibt dem Benutzer einen umfassenden Überblick darüber, wie die diversen Switches und Dante-Netzwerkgeräte miteinander verbunden sind. Verbinden Sie einfach einen PC mit dem nächsten SWP1-Switch und starten Sie Yamahas Audionetzwerk-Monitor.

Der "Yamaha Audio Network Monitor" verfügt über Port-Status- und Bandbreiten-Anzeigen. Hier können Sie einsehen, welcher Netzwerkswitch-Port in Gebrauch ist, sich über die angeschlossenen Geräte informieren sowie die Datengeschwindigkeit und die Bandbreitenauslastung ablesen.

Es können auch alle im Netzwerk mit den Switches verbundenen Dante-Geräte überwacht werden. Sie können den Status der primären und sekundären Ports einsehen sowie die Übertragungs- und Empfangs-Datenströme kontrollieren, um sich davon zu überzeugen, dass die Dante-Audiokommunikation stabil und zuverlässig vonstattengeht. Sie können also stets ein Auge auf die "Gesundheit" des Netzwerkes haben.

Über eine "Dante Controller"-Schaltfläche am oberen Ende der "Yamaha Audio Network Monitor"-Bedienoberfläche" lässt sich auch Dantes bewährte Controller-Software mit nur einem Mausklick starten (natürlich nur, sofern sie auf demselben Rechner installiert wurde). Zwischen beiden Programmen kann nun problemlos hin- und hergeschaltet und so das gesamte Dante-Netzwerk vom einem einzigen Rechner aus gesteuert werden.

Bei Bedarf können Sie eine Momentaufnahme, einen so genannten "Snapshot", anfertigen. Dann merkt sich die Software aktuelle Einstellungen automatisch und warnt Sie augenblicklich, wenn sich etwas ändert. Sie könnten beispielsweise während der Proben einen "Snapshot" anfertigen und werden bei der Einrichtung der eigentlichen Veranstaltung alarmiert, wenn ein Kabel nicht oder falsch angeschlossen oder etwa ein Gerät nicht korrekt eingeschaltet wurde.

Eine Identifizierung von Geräten, die nur über ihre IP- oder MAC-Adresse am Switch hängen, ist schwierig und fehleranfällig. Angeschlossene Dante-Geräte werden über Dante-Symbole und Geräte-IDs, die zuvor in der "Dante Controller"-Software festgelegt wurden, identifiziert. Sie können darüber hinaus in den Feldern "Label" und "Comment" zusätzliche Informationen wie beispielsweise die Position des Gerätes einfügen.

Für Einstellungen, die sehr tief ins Detail gehen, kann das Web-Interface aufgerufen werden. Hiermit lassen sich auch Firmware-Updates durchführen.
