SWX3220 / SWX2320
Ein-Klick-Optimierung
Wenn Sie das SDVoE-Profil in der Web-GUI auswählen, werden die IGMP-Snooping-Einstellungen des Switches automatisch aktualisiert, um sie für SDVoE zu optimieren.
Mit einem Klick weisen die ProAV-Einstellungen in der Web-GUI den Ports mühelos Einstellungen für die wichtigsten ProAV-Profile wie Dante, NDI und SDVoE zu, so dass es einfacher denn je ist, sowohl SDVoE als auch Dante auf demselben Switch zu verwenden.
Darüber hinaus ermöglicht der Bildschirm "ProAV-Einstellungen" in der Web-GUI eine schnelle Überprüfung der Multicast-Einstellungen und -Vorgänge, um eine schnellere und einfachere Fehlersuche in ProAV-Netzwerken zu ermöglichen.
Aufbau von Hochgeschwindigkeitsnetzwerken mit hoher Kapazität und 10-Gigabit- und Multi-Gigabit-Geschwindigkeiten
Die LAN-Ports der SWX2320-Serie und der SWX3220-Serie unterstützen fünf Geschwindigkeiten (100M/1G/2,5G/5G/10Gbps) und optimieren die Netzwerkgeschwindigkeit entsprechend den angeschlossenen Geräten. Da die Nachfrage nach Geschwindigkeit und Kapazität aufgrund der steigenden Anzahl drahtloser Geräte, des zunehmenden audiovisuellen Kommunikationsverkehrs und des zunehmenden Zugriffs auf große Dateien steigt, ermöglichen schnellere LAN-Switches die reibungslose Bewältigung von Lasten, die 1-Gbit/s-Netzwerke überlasten würden. Netzwerke, die bereits Cat5e- oder Cat6-Kabel verwenden, können auf bis zu 5 Gbit/s beschleunigt werden, indem ihre GbE-Switches durch diese neuen Modelle ersetzt werden. durch die Verwendung von Cat6A-Kabeln mit diesen Modellen können Netzwerke mit 10 Gbit/s geschaffen werden.

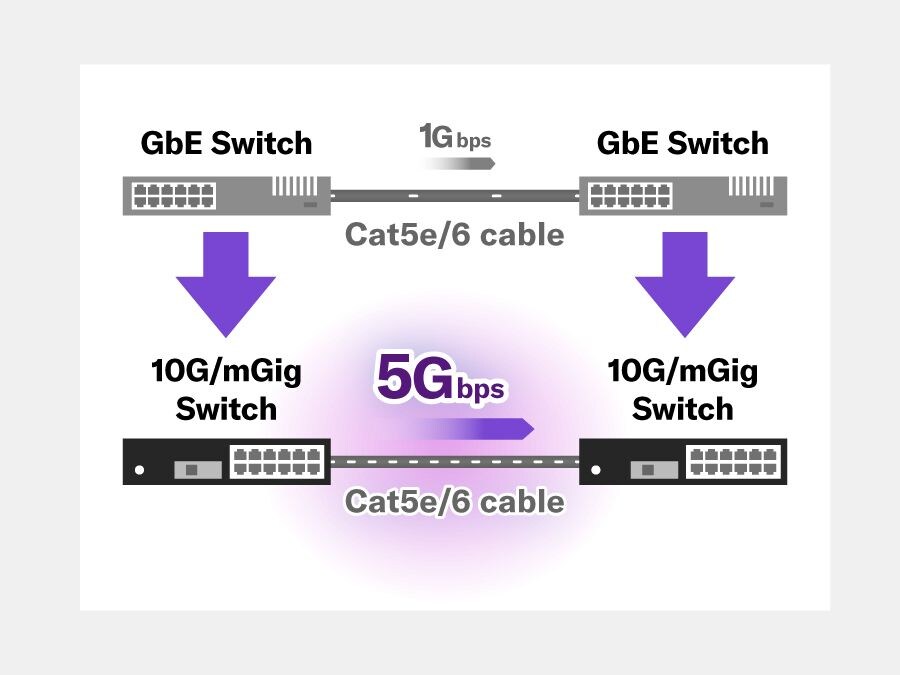

Aufrüstung bestehender Netze

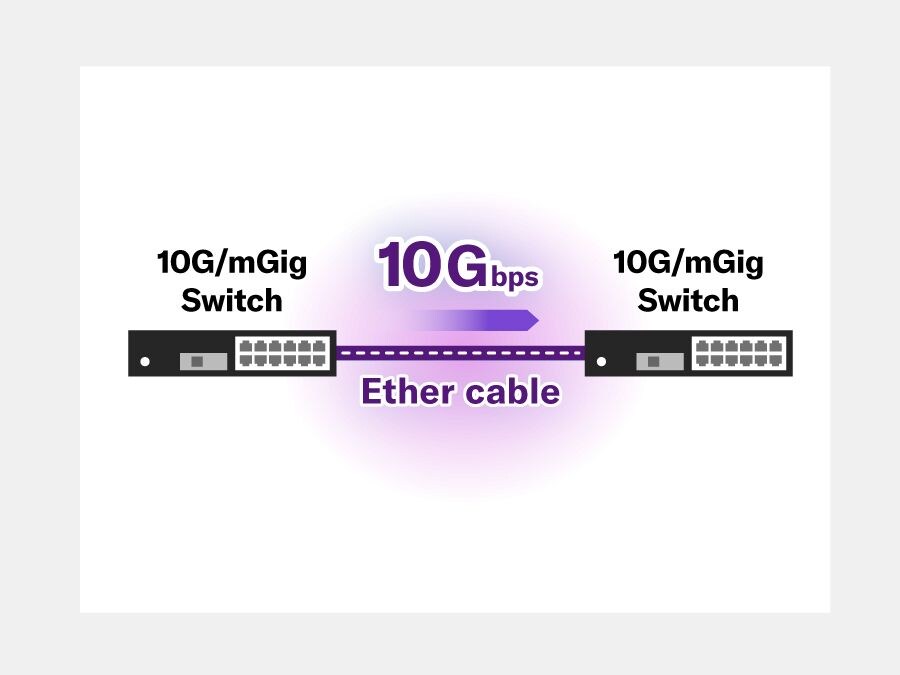

Aufbau von Hochgeschwindigkeitsnetzen
Netzwerksichtbarkeit und intelligente Verwaltung (Yamaha LAN Monitor)
Netzwerksichtbarkeit und intelligente Verwaltung (Yamaha LAN Monitor)
Yamahas Netzwerk-Switches der SWP1-Serie wurden so konzipiert, dass der Aufwand bei der Einrichtung und Bedienung minimal bleibt. Eine effektive Dante-Optimierung in nur einem Arbeitsschritt ist ebenso gegeben wie eine zukunftsweisende Netzwerk- Visualisierung. Auch können Sie voll von Dantes umfassenden Möglichkeiten bei der Audiostream-Verwaltung profitieren. Die ""Yamaha Audio Network Monitor""-Software für Windows arbeitet nahtlos mit der SWP1-Serie zusammen und erlaubt sowohl eine umfassende Verwaltung und Überwachung der SWP1-Switches, als auch eine der eingebundenen Dante-Geräte. Yamahas originäres L2MS-Protokoll (""Layer 2 Management Service"") ist in der Lage, auch Dante-Geräte zu visualisieren, die mit Switches der SWP1-Serie verbunden sind.
Intelligentes Sicherheitsmanagement
Intelligentes Sicherheitsmanagement
Die VLAN-Funktionalität der SWX2320- und SWX3220-Serien wird durch die integrierte RADIUS-Serverfunktion ergänzt. Durch die Einrichtung eines Switches als RADIUS-Server und die Verknüpfung mit anderen Switches kann der unbefugte Netzwerkzugriff effektiv blockiert werden, um die Sicherheit selbst in komplexen Großinstallationen zu erhöhen. Die Geräteauthentifizierung lässt sich schnell und einfach über eine webbasierte GUI einrichten.
Unterstützung für PTPv2 TC Zeitsynchronisation von 1 μsec oder weniger
Unterstützung für PTPv2 TC Zeitsynchronisation von 1 μsec oder weniger
Um die hochpräzise Zeitsynchronisation zu ermöglichen, die für die synchronisierte Audio- und Videowiedergabe und andere Anwendungen erforderlich ist, wird IEEE 1588 PTPv2 TC (Transparent Clock) jetzt in Netzwerken mit 1 Gbit/s/10 Gbit/s unterstützt. Diese Funktion fügt den PTP-Nachrichten beim Durchlaufen der Switches Verzögerungszeitdaten hinzu und ermöglicht so eine Synchronisationsgenauigkeit zwischen Geräten von 1 μs oder weniger, wenn Echtzeitleistung erforderlich ist.
Optionen für flexible Systemgestaltung und Installation
Für die SWR/SWX-Serie ist eine Reihe von Optionen erhältlich, darunter Rack- und Wandhalterungen, die die Montage an verschiedenen Standorten erleichtern, sowie SFP-Module, die eine Kommunikation über große Entfernungen ermöglichen und so eine flexible Einrichtung und Installation des Gesamtsystems ermöglichen. In der nachstehenden Tabelle sind die für die einzelnen SWR- und SWX-Switch-Modelle erhältlichen Optionen aufgeführt.
| Accessories → Switches ↓ |
SFP-SWRT-LR (SFP+ module) |
SFP-SWRT-SR (SFP+ module) |
SFP-SWRG-LX (SFP module) |
SFP-SWRG-SX (SFP module) |
DAC-SWRT-3M (Direct Attached Cable) |
DAC-SWRT-1M (Direct Attached Cable) |
RK-SWR (Rack-mount) |
WK-SWR (Wall-mount) |
|---|---|---|---|---|---|---|---|---|
| SWX3220-16TMs | ||||||||
| SWX3220-16MT | ||||||||
| SWX2322P-16MT | ||||||||
| SWX2320-16MT | ||||||||
SWX2310P-28GT |
||||||||
| SWR2310-28GT | ||||||||
| SWR2310-18GT | ||||||||
| SWR2310-10G | ||||||||
| SWR2311P-10G | ||||||||
| SWX2210P-10G | ||||||||
| SWR2100P-10G | ||||||||
| SWR2100P-5G |
*Halterungen sind im Lieferumfang enthalten.
Rack-Montage (SWX3220-16MT + Rack-Halterung)
*Wenn Sie das Gerät zusammen mit einem Gerät, das zur Wärmeentwicklung neigt, wie z. B. einem Verstärker, in ein Rack einbauen möchten, achten Sie darauf, dass Sie einen Abstand von mindestens 1 HE zu solchen Geräten einhalten.
Wandmontage (SWX2320-16MT + Wandhalterung)
*Mit der Wandhalterung kann das Gerät an der Wand oder an der Decke in einer Höhe von 2 m oder weniger montiert werden
*Installieren Sie die LAN-Anschlüsse nicht nach oben gerichtet
Technische Begriffe
Was ist DANTE
Dante ersetzt schwere, teure Analog- oder Multicore-Verkabelung durch LAN-Kabel wie CAT5e und CAT6.
Da Dante logisches Routing anstelle von physischen Punkt-zu-Punkt-Verbindungen verwendet, kann das Netzwerk mit nur wenigen Klicks über die verfügbaren Ports konfiguriert werden.
Systeme mit Dante können auch leicht erweitert werden.
Darüber hinaus unterstützt Dante eine Redundanzkonfiguration, die die Zuverlässigkeit auch in Notfallsituationen gewährleistet.
Was ist SDVoE?
SDVoE (Software Defined Video over Ethernet) ist ein internationaler Standard für den professionellen Audio-/Videomarkt (ProAV), der 4K High-Definition-Video und -Audio über 10-Gigabit-Kommunikation übertragen kann.
Durch die Kombination von SDVoE-Encodern/Decodern und Controllern mit einem 10-Gigabit-Switch können Videowände und Multiview-Systeme konfiguriert werden.
Dies bietet flexible Unterstützung für die Implementierung von Digital Signage in einer Vielzahl von Einrichtungen, darunter Flughäfen, Schulen, E-Sport-Einrichtungen und Unternehmen.
Was ist NDI-zertifiziert?
Die neuen Yamaha-Switches der SWR- und SWX-Serie sind eine der ersten Hardware-Produkte weltweit, die das NDI-Zertifikat in der Kategorie der Netzwerk-Switches erhalten haben.
Diese Zertifizierung garantiert volle Kompatibilität mit Produkten aus dem NDI Certified-Ökosystem, auch wenn keine native NDI-Integration erforderlich ist. Yamaha-Switches bieten eine mühelose Erfahrung und eine hochwertige Verbindung innerhalb jedes NDI-Netzwerks und -Workflows.
NDI (Network Device Interface) ist ein bahnbrechender Videoverbindungsstandard, der die nahtlose Übertragung von hochwertigen Video-, Audio- und Metadaten über Standard-IP-Netzwerke ermöglicht. Durch die Nutzung der NDI-Technologie können Geräte wie Kameras, Umschalter und Medienserver im selben Netzwerk automatisch erkannt und miteinander verbunden werden, sodass keine komplexen Konfigurationen oder spezielle Verkabelung erforderlich sind.
Mit diesem Verbindungsstandard können Produzenten auf eine praktisch unbegrenzte Anzahl von Videoquellen innerhalb ihres Netzwerks zugreifen und diese nutzen, was die Flexibilität und Skalierbarkeit von Live-Produktions-Workflows erheblich verbessert. Ob für Live-Events, Übertragungen oder Postproduktion, NDI verändert die traditionelle Videoproduktion durch die nahtlose Integration aller Quellen im Netzwerk.
NDI® ist eine eingetragene Marke von Vizrt NDI AB.
