4-Channel Acoustic Echo Canceller Card for Yamaha DME64N/24N
- 24 Bit Auflösung, 4 In / 4 Out adaptive Echokompensation
- 4 Euroblock-Anschlüsse
- HD-Klangqualität
- 4 Kanäle Feedback-Unterdrückung und Geräuschunterdrückung
- Zusätzlich 4 Kanäle AES/EBU-I/O mit Sampling Rate Conversion
- Einfache Bedienung mit DME Designer und MTX-MRX Editor
Features
4-kanalige Acoustic Echo Canceller Karte für Yamaha DME64N/24N, MTX5-D und MRX7-D
Die MY4-AEC Karte bietet vier Kanäle akustischer Echokompensation für Fernkonferenzen mit den digitalen Mixing-Engines DME24N und DME64N von Yamaha. Neben der Echokompensation bietet die MY4-AEC Karte auch eine Geräuschunterdrückung, die konstante Hintergrundgeräusche wie beispielsweise von Klimaanlagen oder Beamer-Lüftern eliminiert. Die Karte verfügt außerdem über eine Feedback-Unterdrückung mit 42 Notch-Filtern pro Kanal, um Rückkopplungen in PA-Systemen zu vermeiden. Jeder der 8 internen Mic/Line-Eingänge des DME24N kann auf die MY4-AEC geroutet werden. Beim DME64N kann jeder MY Kartensteckplatz oder der CASCADE Bus auf die MY4-AEC geroutet werden. Die AES/EBU-Eingänge und -Ausgänge (mit Sample Rate Conversion) können entweder auf die MY4-AEC geroutet oder unabhängig in einem DME-System genutzt werden.
Adaptive Echokompensation bei vier Kanälen
Die MY4-AEC verfügt über vier Kanäle mit adaptiver Echokompensation. Die passenden Einstellungen ermittelt die AEC-Technik je nach Umfeld und verwendetem Equipment automatisch. Die Karte kann in Meetings mit mehreren Standorten und in großen Konferenzräumen verwendet werden.
Dank einer sehr langen Delayzeit kann die MY4-AEC sehr lange Echos (bis 400ms) unterdrücken und liefert auch dann einen klaren Sound, wenn Sie in sehr großen Sälen oder bei Konferenzen über sehr große Distanzen verwendet wird. Da DMEs leicht in PA-Systeme integriert werden können, bringt die Karte selbst in sehr großen Sälen eine deutliche Verbesserung, wo eine Beschallungsanlage benötigt wird und Teilnehmer von externen Standorten involviert sind.
HD-Soundqualität
Internet-Konferenzen werden immer beliebter, und die Klangqualität ist besser als bei alten Systemen, wo Telefonleitungen verwendet wurden. Die MY4-AEC kann einen weiten Frequenzbereich von 20 Hz bis 20 kHz unterstützen und gewährleistet so bei den Gesprächen einen natürlichen Klang.
Die Sampling-Rate der MY4-AEC beträgt 48 kHz, aber die Karte kann auch in 96-kHz-Systemen benutzt werden. Es stehen dann statt vier noch zwei Kanäle zur Verfügung.
4-Kanal-Feedback- und Geräusch-Unterdrückung
Für große Konferenzsäle oder Hörsäle, wo Mikrofone und eine PA verwendet werden, verfügt die MY4-AEC über eine 4-Kanal-Feedback-Unterdrückung mit 42 Nochfilter-Bändern pro Kanal. Jeder Kanal hat darüber hinaus die Parameter "Width" (Breite) und "Depth" (Tiefe), die für einen optimalen Pegel angepasst werden können.
Die MY4-AEC ist außerdem mit einer leistungsfähigen Geräuschunterdrückung ausgestattet. Konstante Störungen von Lüftern oder Klimaanlagen können bedämpft werden, wodurch die Echokompensation effektiver wird.
Zusätzlicher 4-Kanal-AES/EBU-In/Out mit Samplingrate-Unwandlung
Um die Benutzung anderen Digitalequipments zu ermöglichen, verfügt die MY4-AEC-Karte über 4 Kanäle AES/EBU. Die Ein- und Ausgänge sind mit einer Samplingrate-Umwandlung ausgestattet, sodass problemlos auch Equipment mit anderen Samplingrates angeschlossen werden kann.
Einfache Bedienung über den DME-Designer
Über den DME-Designer können die Parameter für die Kompensation akustischer Echos optimiert werden (mindestens DME-Designer V4.0 plus kompatibler Hardware nötig).

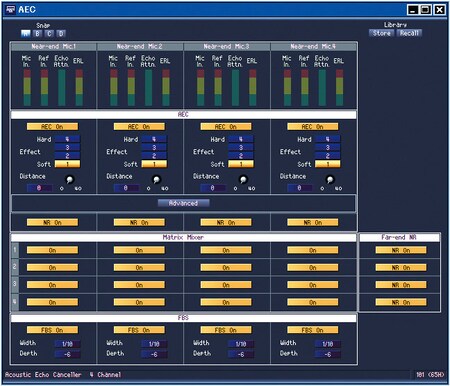

MY4-AEC Komponente für DME Designer and MTX Editor
Mit DME Designer und MTX-MRX Editor können Sie mühelos die Wirksamkeit der akustischen Echokompensation optimieren.
- Akustische Echokompensation
- Matrix-Mixer
- Feedback-Unterdrückung
- Geräuschunterdrückung
Acoustic Echo Canceller (Kompensation des akustischen Echos)
Eine gute Balance zwischen Echo-Reduktion und Klangqualität kann während der Installation problemlos ermittelt und optimiert werden.
Die Echo-Unterdrückung selbst kann mithilfe des "Distance"-Parameters feinjustiert werden. Er spiegelt die tatsächliche Entfernung zwischen Mikrofon und Lautsprecher wider.
Matrix-Mixer
Mehrpunkt-Konferenzsysteme können problemlos über den Matrix-Mixer umgesetzt werden, der bis zu vier Fern-Inputs für jeden AEC-Kanal erlaubt.
Feedback Suppressor (Feedback-Unterdrückung)
Die Feedback-Unterdrückung verfügt über 42 Notchfilter-Bänder. Dank der Parameter "Width" und "Depth" können hohe Pegel erreicht werden, bevor es zu Feedbacks kommt, die mit der Raumakustik einhergehen. Bei jedem Band wird automatisch ermittelt, ab welchem Punkt unterdrückt werden muss.
Noise Reduction (Geräusch-Unterdrückung)
Konstante Störungen von Lüftern oder Klimaanlagen können über die Geräusch-Unterdrückung abgeschwächt werden.
Systeme
Beispiel 1: Fernkonferenz mit einem externen Teilnehmer
Dieses Beispielsystem erlaubt mehreren Teilnehmern eine Fernkonferenz mit einem externen Teilnehmer.
Beispiel 2: Fernkonferenz mit zwei externen Teilnehmern und zwei Konferenzräumen
Mit einer MY4-AEC Karte können mehrere Teilnehmer in zwei Konferenzräumen eine Fernkonferenz mit zwei verschiedenen externen Teilnehmern führen.
