DZR Serie

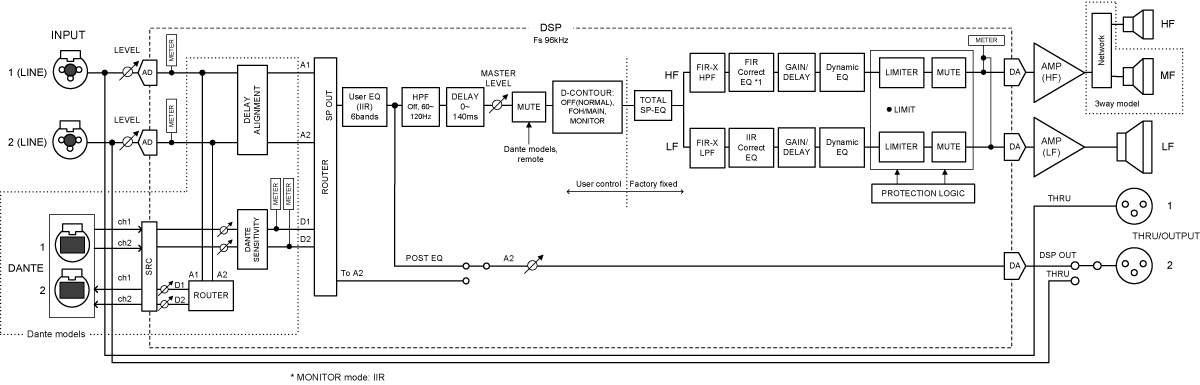

Yamaha DSP: Intelligente Verarbeitung für konsistente Klarheit und Leistung

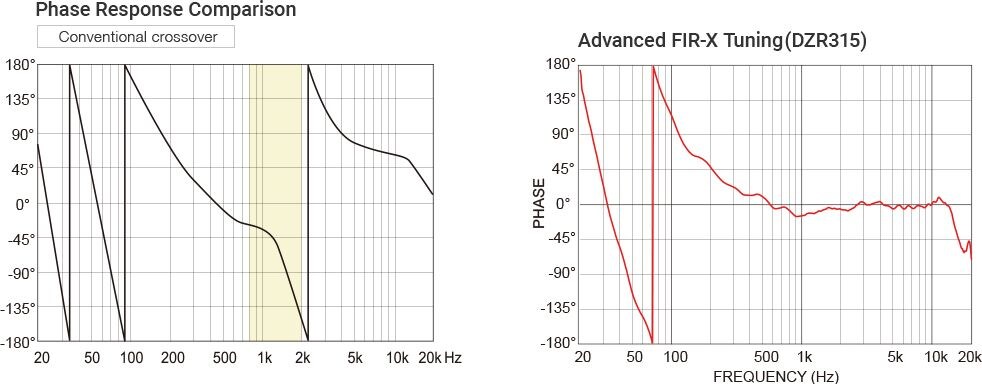

Erweiterte FIR-X Abstimmung
96-kHz-DSP-Prozessoren helfen dabei, die beachtliche Leistung des DZR in einen wirklich hochauflösenden Klang mit extrem geringer Latenz zu bündeln. Yamahas neu entwickelte Advanced FIR-X-Abstimmung verbessert unsere firmeneigene FIR-X-Abstimmungstechnologie erheblich, bei der linearphasige FIR-Filter für die Frequenzweiche und den korrekten EQ eingesetzt werden. Durch die Verwendung von FIR-Filtern sind wir in der Lage, einen sehr glatten Frequenzgang für eine atemberaubende Klarheit und Klangabbildung ohne Phasenverzerrung zu realisieren. Die präzise EQ-Filterung ermöglicht außerdem eine punktgenaue Einstellung, um eine ideale Klarheit und einen erstklassigen Schalldruck ohne Signalverschlechterung zu erzielen.

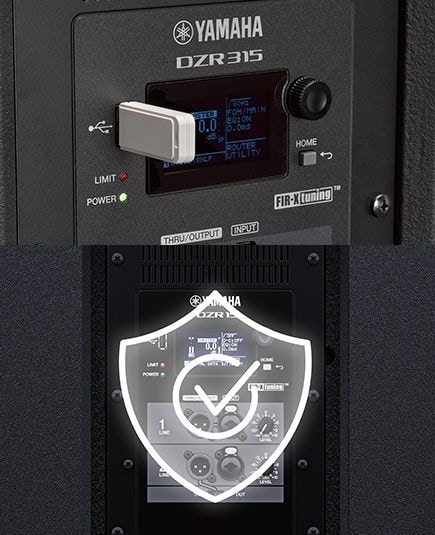

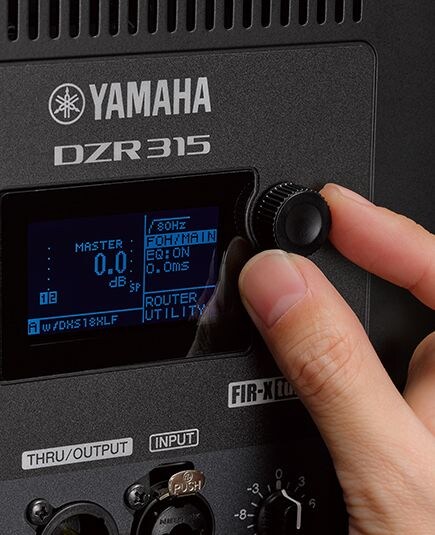

Über das integrierte LCD-Display kann der Benutzer leicht durch die verschiedenen DSP-Funktionen navigieren, Presets laden und präzise Einstellungen für PEQ, Delay und Routing vornehmen. Speichern Sie bis zu 8 Benutzer-Presets, um Ihre eigenen Parametereinstellungen zu speichern, oder verwenden Sie die optimierten, dedizierten Werks-Presets, um die DZR- und DXS XLF-Serie in Kombination zu verwenden. Gespeicherte Einstellungen lassen sich problemlos auf einen USB-Stick übertragen.
D-CONTOUR
D-CONTOUR ist ein intelligenter Multiband-Kompressor, der dafür sorgt, dass der Klang Ihres DZR konsistent und klar bleibt, egal wie stark Sie ihn ansteuern. Durch die ständige Überwachung der Ausgabe mehrerer Frequenzbänder und die Anwendung der optimalen EQ-Einstellungen für jedes Band bleiben auch bei den höchsten Ausgangspegeln herausragende Klarheit und Musikalität erhalten.

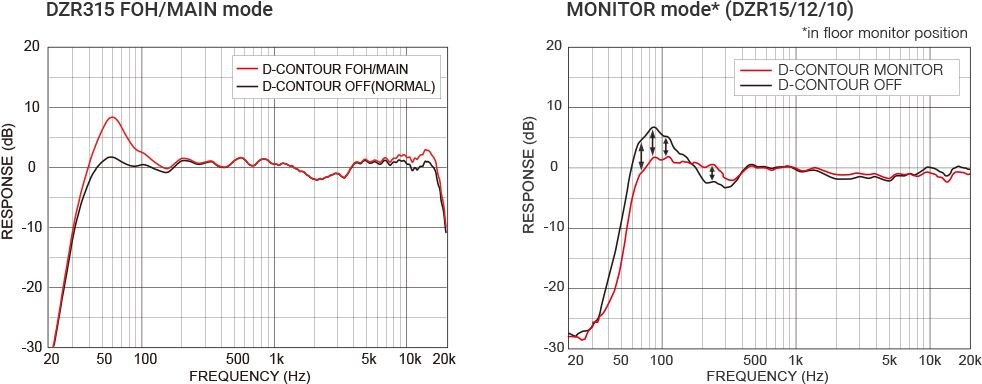

Als perfekte Ergänzung zum vielseitigen Gehäusedesign des DZR bietet der D-CONTOUR zwei verschiedene Einstellungen, den FOH/MAIN- oder den MONITOR-Modus, die eine detailliertere Abstimmung des Klangs auf die Konfiguration der PA ermöglichen. Im FOH/MAIN-Modus werden die unteren Frequenzen angehoben, um die tiefen Frequenzen zu kompensieren, die bei hängenden oder auf einem Stativ montierten Lautsprechern normalerweise fehlen. Der MONITOR-Modus ist für Bodenmonitoring-Anwendungen optimiert, indem er problematische tiefe Frequenzen, die durch Bodenreflexionen verstärkt werden können, abschwächt und einen breiten Frequenzbereich glättet, um die Klarheit zu liefern, die Profis von ihren Bühnenmonitoren erwarten. Beide Voreinstellungen wurden durch unzählige Hörtests mit erfahrenen Toningenieuren perfektioniert, um einen konsistenten Klang mit geringen Verzerrungen bei jedem Ausgangspegel zu gewährleisten.
DSP-Schutzfunktionen für maximale Leistung und Langlebigkeit der Komponenten
Einer der Vorteile von Aktivlautsprechern ist, dass die Kombination aus Schallwandlern und Verstärkern perfekt aufeinander abgestimmt und für die bestmögliche Leistung optimiert werden kann. Während der Entwicklung der DZR- und DXS XLF-Serie haben wir die Haltbarkeit jedes einzelnen Schallwandlers und die Gesamtleistung des Verstärkers gemessen und getestet, um mithilfe einer präzisen DSP-Steuerung optimale Begrenzungspunkte für jedes Modell festzulegen. Unser hochmoderner DSP verwendet viele der Schutzfunktionen, die auch in unseren professionellen High-End-End-Verstärkern zum Einsatz kommen, und überwacht ständig den Status der Stromversorgung, der Leistungsverstärker, der Wandler und der Signalpegel, um jede Komponente zu schützen und so die optimale Leistung zu erhalten und gleichzeitig die Lebensdauer und Nutzbarkeit der Komponenten zu verlängern.

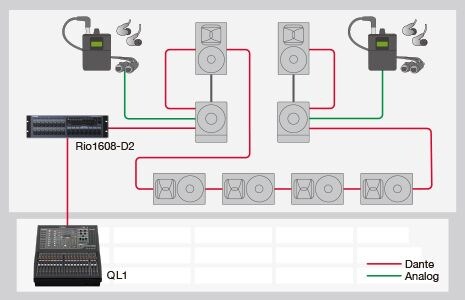

Die ersten Dante-fähigen professionellen SR-Lautsprecher

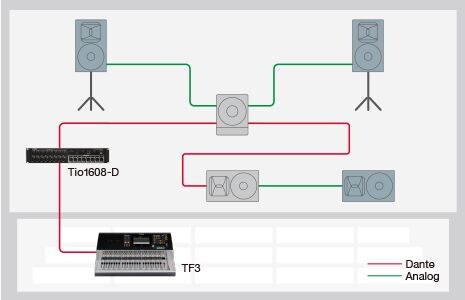

Alle DZR-Lautsprecher und DXS XLF-Subwoofer sind als Dante-Modelle erhältlich, die eine intelligente Systemintegration mit Yamaha-Konsolen und anderen Dante-Geräten über den Dante I/O (2in/2out) ermöglichen, der auch über eine SRC-Funktion (Sample Rate Conversion) verfügt, die eine Kompatibilität mit 48-kHz-Geräten ermöglicht.
Bei digitalen Yamaha CL/QL-Mischpulten wird das Patchen über die E/A-Geräteanzeige erheblich vereinfacht, während TF-Pult-Benutzer Quick Config auswählen können, um ein anspruchsvolles Beschallungssystem überraschend schnell und einfach einzurichten und zu betreiben. Die Kombination der analogen E/A mit Dante-E/A eröffnet flexible Routing- und Systemkonfigurationsoptionen, während die Dante-Break-IN- und Break-OUT-Funktion als einfache E/A-Box für noch mehr Flexibilität sorgt.*
Darüber hinaus sind Yamahas anpassbare Bedienfeld-Software "ProVisionare Control" für Windows und "ProVisionare Touch" für das iPad ebenfalls Dante-kompatibel, was die Fernverwaltung Ihres Beschallungssystems noch einfacher macht.
* Diese Funktion wird in V1.2.2 oder höher unterstützt
Vollständiger Dante-Anschluss
USB-Anschluss
Leistungsstarkes 2000W Class-D Verstärkermodul
Das brandneue, hocheffiziente Class-D Verstärkermodul liefert die klassenbeste Leistung von 2000W und einen beeindruckenden Schalldruck von 143 dB. Alle Verstärker wurden so ausgewählt und optimiert, dass sie zu den Hoch-, Mittel- (nur für DZR315) und Tieftonlautsprechern der Fullrange-DZR passen, während für die DXS XLF-Subwoofer ebenfalls separate, maßgeschneiderte Verstärker entwickelt wurden.
Speziell entwickelte Schallwandler
HF-Schallwandler
Die HF-Wandler bestehen aus einer 2˝-Schwingspule und einem 1˝-Hals-Kompressionstreiber, einer Titanmembran und einem Neodym-Magneten, die in einem langlebigen, hitzebeständigen Aluminiumgussrahmen untergebracht sind.

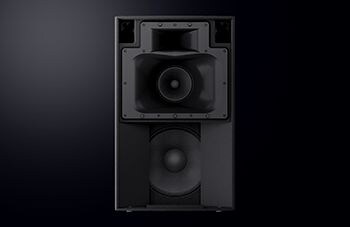

MF-Schallwandler für die 3-Wege-Modelle
Der MF-Wandler des 3-Wege-Modells DZR315 verfügt über eine 8˝-Membran und eine 1,5˝-Schwingspule, die für einen besseren Wirkungsgrad und eine äußerst geringe Verzerrung im Tief-Mitteltonbereich sorgen und zu dem außergewöhnlich hohen maximalen Schalldruckpegel von 143 dB und der Klarheit des Klangs beitragen.
LF-Schallwandler
Unsere neu entwickelten, proprietären LF-Wandler verwenden große 3˝-Schwingspulen, gegossene Aluminiumrahmen und einen sehr starken, leichten Neodym-Magneten, um trotz der leichten Konstruktion eine hohe Leistung und eine kraftvolle Tieftonwiedergabe zu ermöglichen. Der Frequenzgang wird streng kontrolliert, insbesondere im mittleren Bass- und Gesangsbereich, um sicherzustellen, dass der gesamte Frequenzgang selbst bei höchsten Leistungen kraftvoll und verzerrungsfrei ist.
Leistung durch Flexibilität
Intelligentes Design für professionelle Funktionalität

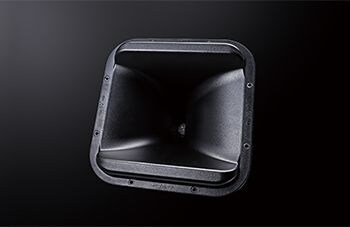

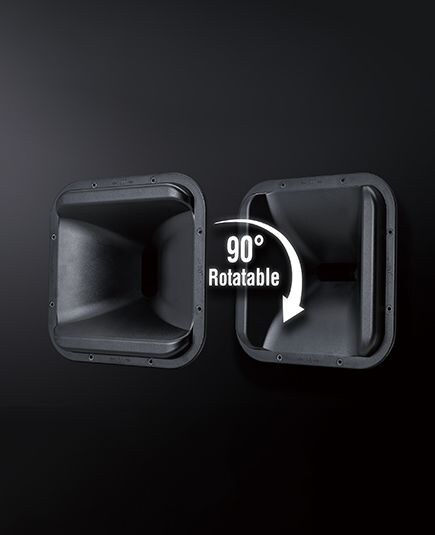

Die Lautsprecher DZR15, DZR12 und DZR10 verfügen über ein drehbares Horn, das eine vertikale oder horizontale Montage ermöglicht, um sich an die akustischen Gegebenheiten eines Veranstaltungsortes anzupassen. Der Abstrahlwinkel des DZR15 beträgt 90x50° und der DZR12 und DZR10 haben einen Abstrahlwinkel von 90x60° aus einer vertikalen Position. Die Hörner mit konstanter Richtcharakteristik wurden mit dem Ziel entwickelt, eine gleichmäßige, ebene Abstrahlung über den gesamten vorgesehenen Abdeckungsbereich zu gewährleisten und das bei herkömmlichen Horndesigns übliche Roll-off zu minimieren.

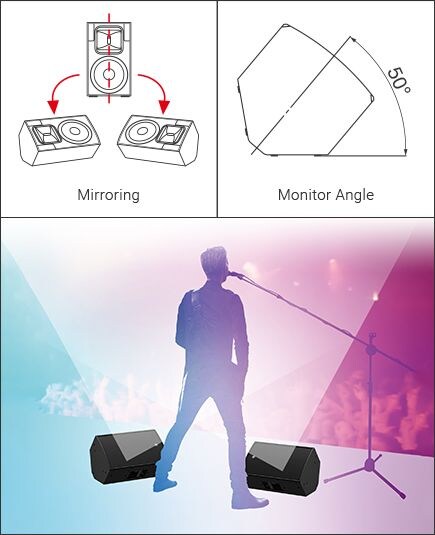

Die Gehäuse sind aus hochwertigem 15 mm dickem Sperrholz gefertigt und mit einer extrem haltbaren Polyurea-Beschichtung in Militärqualität versehen. Die Gehäuse der Fullrange-Lautsprecher verfügen außerdem über Butterfly-Verbindungen für zusätzliche Stabilität und zur Reduzierung von Gehäuseschwingungen sowie über eine breite, konvexe Öffnung, die dazu beiträgt, die Anschlussgeräusche selbst bei sehr hohen Ausgangspegeln zu minimieren. Das Gehäusedesign des DZR15, DZR12 und aller Dante-Modelle ermöglicht eine spiegelbildliche Monitoraufstellung, die ein symmetrisches Schallfeld für den Musiker erzeugt und einen größeren, besser definierten "Sweet Spot" als herkömmliche Monitor-Konfigurationen schafft. (DZR10 / DZR10-D sind asymmetrisch.) In einer symmetrischen Dual-Mono-Konfiguration oder einem Stereo-Monitoring-Mix-Setup eingesetzt, kann das gespiegelte Floor-Monitoring Ihr Spiel und Ihre Performance erheblich verbessern.

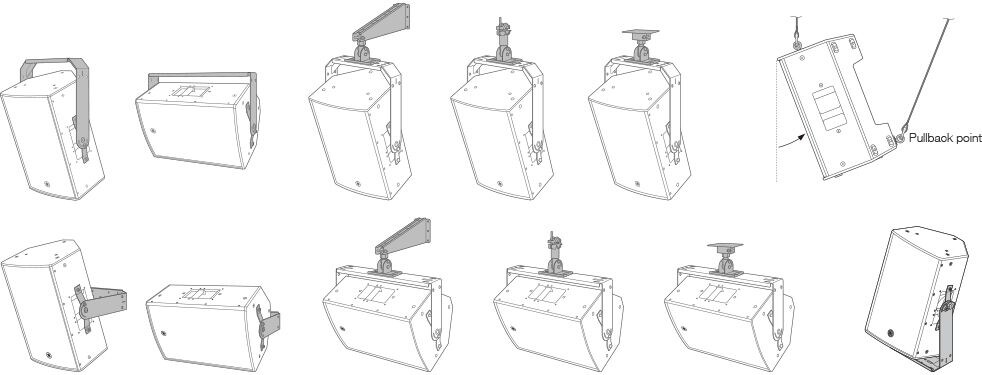

U-Bügel für vertikale oder horizontale Montage
Die Lautsprecher der DZR-Serie verfügen über eine Vielzahl von Befestigungspunkten, die eine Montage mit Standard-Augenbolzen* ermöglichen. Einzelheiten entnehmen Sie bitte den Spezifikationen. *Augenbolzen nicht enthalten.
Schutzfunktionen für den sicheren Betrieb
Die Verstärker der PX-Serie ermöglichen die schenlle und einfache Konfiguration von bedienfeldeinstellungen, Monitorstatus und USB-Datenübertragung. Weiterhin lässt sich das Bedienfeld am Verstärker verriegeln, um die aktuellen Einstellungen vor ungewollter Bearbeitung zu schützen. Zudem können Anwender im Problemfall Geräte- und Logdaten für die schnelle Fehlersuche exportieren.
