Standard-L3-Switch und intelligenter L2-Switch mit 10-Gigabit/Multi-Gigabit-Port zur flexiblen Erfüllung der unterschiedlichen Anforderungen großer Netzwerke.
Lineup

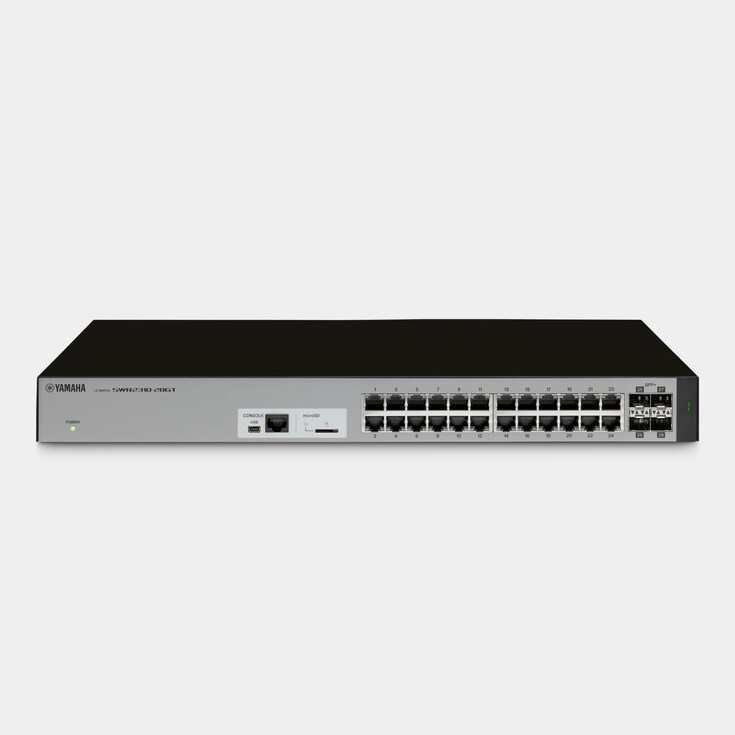

SWR2310-28GTL2 Switch
L2 intelligent RJ45 switch with 28 ports
- Available ports: 24 LAN ports and 4 SFP+ slots
- In-build RADIUS server for advanced security management
- Yamaha LAN Monitor supported

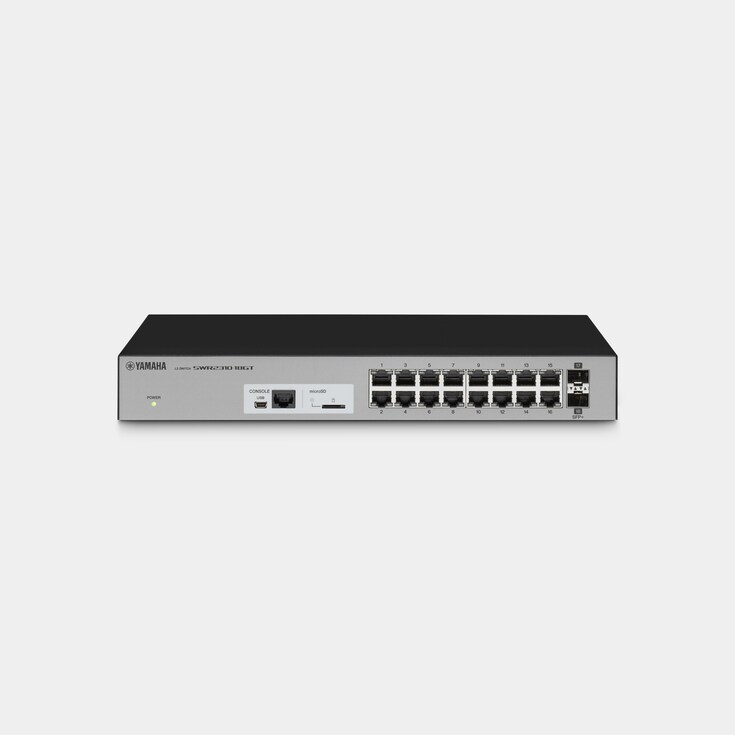

SWR2310-18GTL2 Switch
L2 intelligent RJ45 switch with 18 ports
- Available ports: 16 LAN ports and 2 SFP+ slots
- In-build RADIUS server for advanced security management
- Yamaha LAN Monitor supported

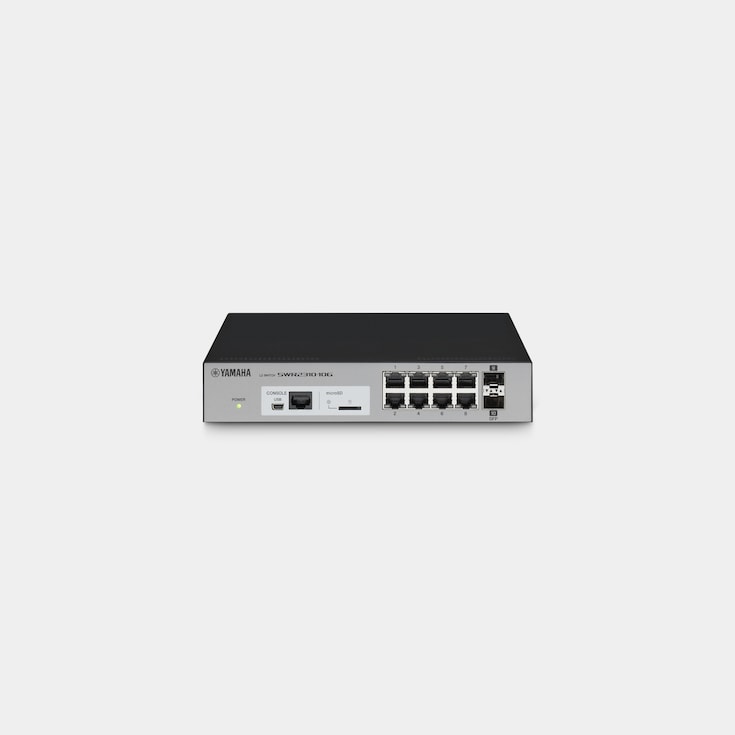

SWR2310-10GL2 Switch
L2 intelligent RJ45 switch with 10 ports
- Available ports: 8 LAN ports and 2 SFP slots
- In-build RADIUS server for advanced security management
- Yamaha LAN Monitor supported
Optionen

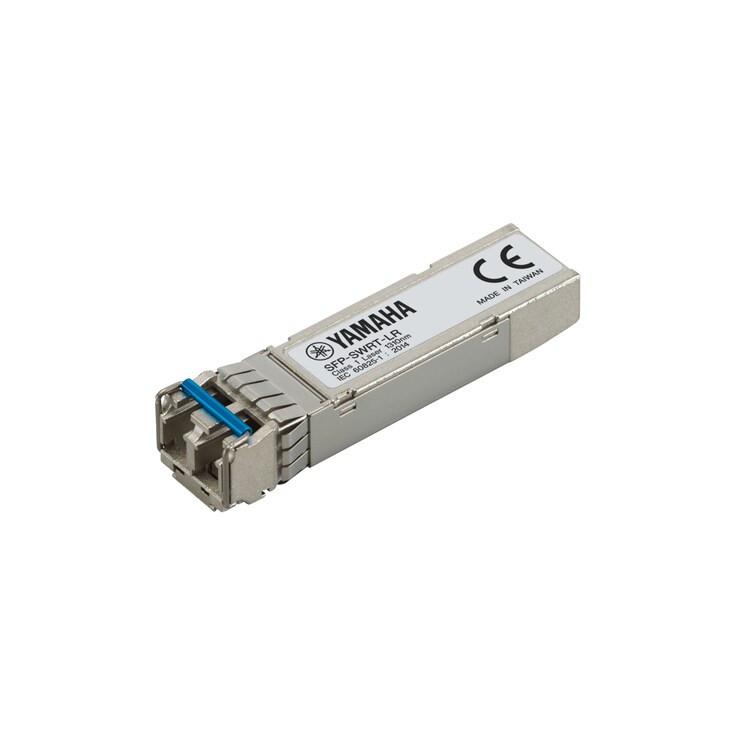

SFP-SWRT-LRSFP+ Modul
SFP+ Modul für 10Gbps Audionetzwerk
- Maximale Übertragungsdistanz: 10 km*
- Kompatible Kabel: Singlemode-Glasfaser (9/125μm)
- Regulatorische Standards: IEEE802.3ae, 10GBASE-LR
- Anschluss: 2-poliger LC-Anschluss
- Optische Wellenlänge: 1.310nm
- Verfügbar für SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
- *Die Leistung des Produkts entspricht möglicherweise nicht den Spezifikationen, wenn die Glasfaser oder der Anschluss unzureichend sind.
SFP-SWRT-SRSFP+ Modul
SFP+ Modul für 10Gbps Audionetzwerk
- Maximale Übertragungsdistanz: OM1 (62,5/125μm): 33m, OM2 (50/125μm): 82m, OM3 (50/125μm): 300m, OM4 (50/125μm): 400m
- Kompatible Kabel: Multimode-Lichtwellenleiter (50/125μm, 62,5/125μm)
- Regulatorische Standards: IEEE802.3ae, 10GBASE-SR
- Anschluss: 2-poliger LC-Anschluss
- Optische Wellenlänge: 850nm
- Verfügbar für SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
SFP-SWRG-LX
SFP-Modul für Switches der SWR-Serie
- Maximale Übertragungsdistanz: 10 km*
- Kompatible Kabel: Singlemode-Glasfaser (9/125μm)
- Regulatorische Standards: IEEE802.3z, 1000BASE-LX
- Anschluss: 2-poliger LC-Anschluss
- Optische Wellenlänge: 1.310nm
- Verfügbar für SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
- *Die Leistung des Produkts entspricht möglicherweise nicht den Spezifikationen, wenn die Glasfaser oder der Anschluss unzureichend sind.
SFP-SWRG-SX
SFP-Modul für Switches der SWR-Serie
- Maximale Übertragungsdistanz: 550m (50/125μm) / 300m (62,5/125μm)*
- Kompatible Kabel: Multimode-Lichtwellenleiter (50/125μm, 62,5/125μm)
- Regulatorische Standards: IEEE802.3z, 1000BASE-SX
- Anschluss: 2-poliger LC-Anschluss
- Optische Wellenlänge: 850nm
- Verfügbar für SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
- *Die Leistung des Produkts entspricht möglicherweise nicht den Spezifikationen, wenn die Glasfaser oder der Anschluss unzureichend sind.

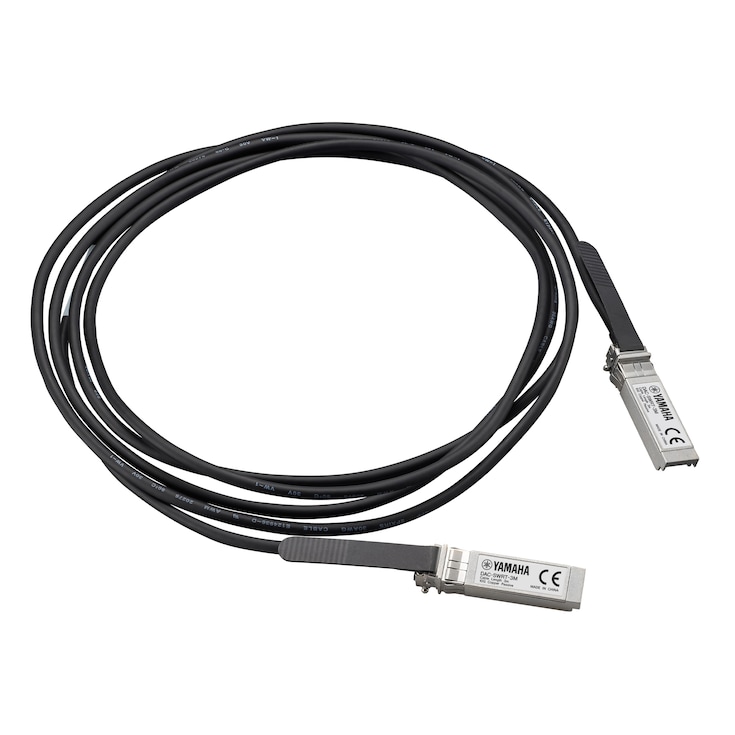

DAC-SWRT-3M
Direct Attached Cable für 10Gbps-Audionetzwerk
- Twinax-Kabel 30AWG, passiv
- Kabellänge: 3m
- Verfügbar für SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT

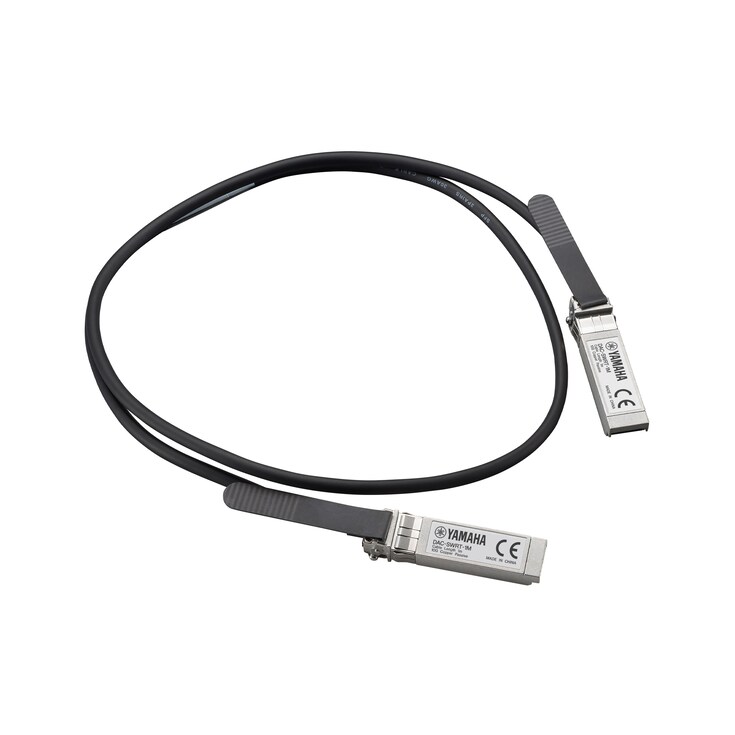

DAC-SWRT-1M
Direct Attached Cable für 10Gbps-Audionetzwerk
- Twinax-Kabel 30AWG, passiv
- Kabellänge: 1m
- Verfügbar für SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
RK-SWR
Rack-Montage-Zubehör für SWR-Switche
- Abmessungen: B 482,6 mm x T 300 mm x H 44mm
- Gewicht: 1,7kg
- Verfügbar für SWR2311P-10G, SWR2310-10G, SWX2210P-10G, SWR2100P-10G
WK-SWR
Zubehör für die Wandmontage von Switchen der SWR-Serie
- Abmessungen: B 249 mm x T 3,3 mm x H 270mm
- Gewicht: 0,37kg
- Verfügbar für SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWX2210P-10G / SWX2100P-10G
- Die Switches können an einer Wand oder an einer Decke mit einer Höhe von 2 m oder weniger montiert werden*
- *Installieren Sie das Gerät NICHT so, dass die LAN-Anschlüsse nach oben oder nach unten zeigen.
Features
Intelligenter und sicherer Betrieb des Dante-Systems für große Installationen
Die SWR-Switch-Produktreihe von Yamaha, die leistungsstarke L2-Switches für Festinstallationen umfasst, wurde erweitert, um eine größere Palette von Modellen für ein breiteres Spektrum von Anwendungen anzubieten. Zusätzlich zur VLAN-Funktionalität bieten die neuen SWR2310-28GT und SWR2310-18GT eine hohe Anzahl an Ports und Funktionen wie 10G-Uplink-Ports für die Übertragung von Mehrkanal-96-kHz-Daten über große Entfernungen, was sie zur idealen Wahl für den sicheren, stabilen Backbone-Betrieb in großen Systemen macht. Wie bei anderen SWR/SWP-Switches bietet die Yamaha LAN Monitor-Software eine klare visuelle Überwachung des Systemstatus, die die Einrichtung des Dante-Systems erleichtert.

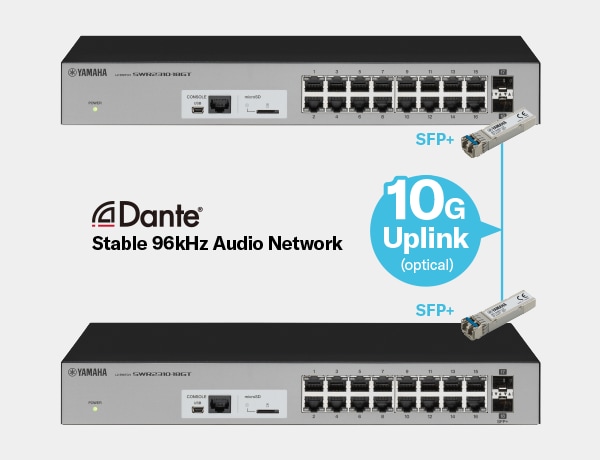

10Gbps Supported Multi-port Models for Solid Backbone Performance
With high port counts and 10G uplink ports that can be used to transfer multichannel 96 kHz data over extended distances, the SWR2310-28GT and SWR2310-18GT switches have been designed to support safe, stable network operation in system backbone applications. Optional SFP-SWRT-SR and SFP-SWRT-LR small form-factor pluggable modules allow reliable long-distance communication of multiple channels of 96 kHz audio data, up to a maximum of 10 kilometers with the SFP-SWRT-LR, significantly enhancing performance, dependability, and flexibility for commercial installations, theaters, stadiums, and other large-scale installations.

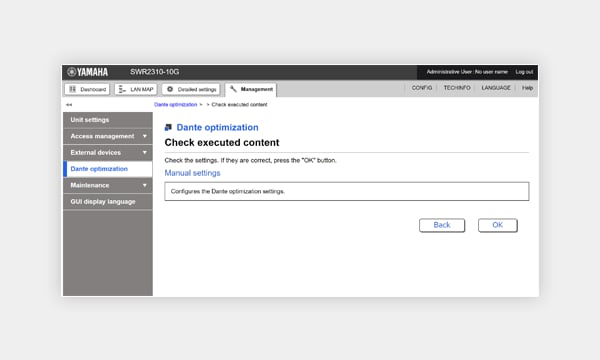

One-click Dante Optimization
IGMP and QoS settings for SWR series switches can be automatically optimized for Dante network operation by simply clicking the “Dante optimization” button in the web-based GUI. These network settings are not critical in simple systems, but proper configuration is essential to ensure maximum stability in larger Dante networks.

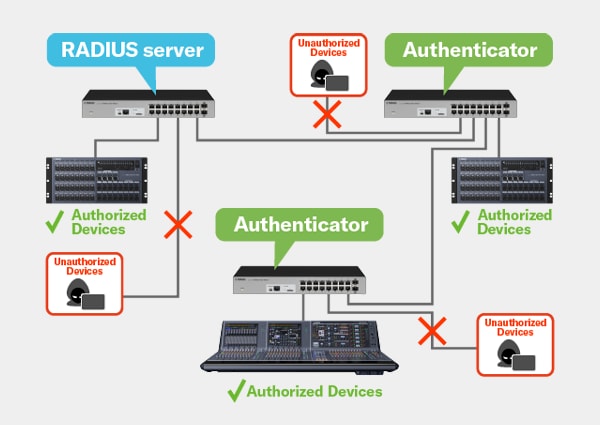

Intelligent Security Management
Augmenting the VLAN functionality included in the SWR2310 series is built-in RADIUS server function. By setting up one switch as a RADIUS server and linking other switches to it, unauthorized network access can be effectively blocked for enhanced security, even in complex large-scale installations. Device authentication can be set up quickly and easily via a web-based GUI.

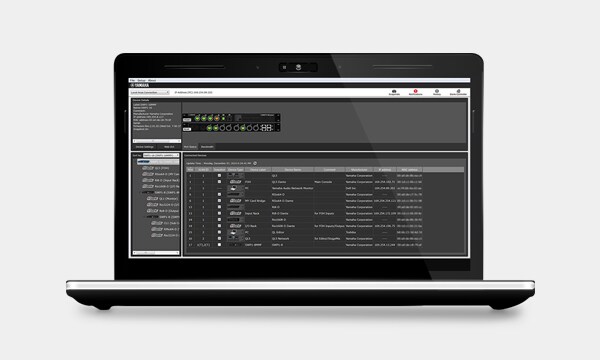

Netzwerksichtbarkeit und intelligente Verwaltung (Yamaha LAN Monitor)
Yamahas Netzwerk-Switches der SWP1-Serie wurden so konzipiert, dass der Aufwand bei der Einrichtung und Bedienung minimal bleibt. Eine effektive Dante-Optimierung in nur einem Arbeitsschritt ist ebenso gegeben wie eine zukunftsweisende Netzwerk- Visualisierung. Auch können Sie voll von Dantes umfassenden Möglichkeiten bei der Audiostream-Verwaltung profitieren. Die ""Yamaha Audio Network Monitor""-Software für Windows arbeitet nahtlos mit der SWP1-Serie zusammen und erlaubt sowohl eine umfassende Verwaltung und Überwachung der SWP1-Switches, als auch eine der eingebundenen Dante-Geräte. Yamahas originäres L2MS-Protokoll (""Layer 2 Management Service"") ist in der Lage, auch Dante-Geräte zu visualisieren, die mit Switches der SWP1-Serie verbunden sind.
Options for Flexible System Design and Installation
A number of options are available for the SWR series, including rack-mount and wall-mount brackets that facilitate mounting in a variety of locations, and SFP modules that allow long-distance communication for flexible overall system setup and installation. The chart below lists the options that are available for each SWR switch model.
| Accessories → Switches ↓ |
SFP-SWRT-LR (SFP+ module) |
SFP-SWRT-SR (SFP+ module) |
SFP-SWRG-LX (SFP module) |
SFP-SWRG-SX (SFP module) |
DAC-SWRT-3M (Direct Attached Cable) |
DAC-SWRT-1M (Direct Attached Cable) |
RK-SWR (Rack-mount) |
WK-SWR (Wall-mount) |
|---|---|---|---|---|---|---|---|---|
| SWX3220-16TMs | ||||||||
| SWX3220-16MT | ||||||||
| SWX2322P-16MT | ||||||||
| SWX2320-16MT | ||||||||
SWX2310P-28GT |
||||||||
| SWR2310-28GT | ||||||||
| SWR2310-18GT | ||||||||
| SWR2310-10G | ||||||||
| SWR2311P-10G | ||||||||
| SWX2210P-10G | ||||||||
| SWR2100P-10G | ||||||||
| SWR2100P-5G |
* Rack-mount brackets are included in SWR2310-18GT / SWR2310-28GT
-

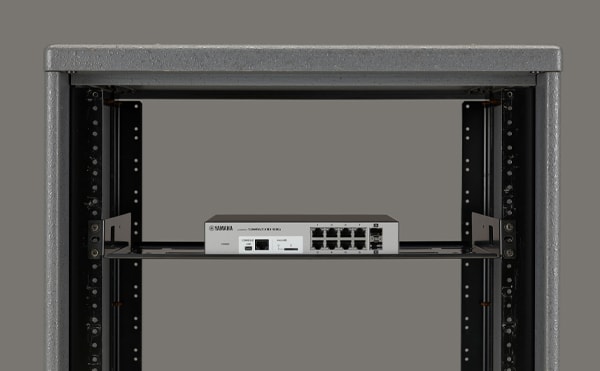

Rack-mount installation (SWR2310-10G + RK-SWR)
-

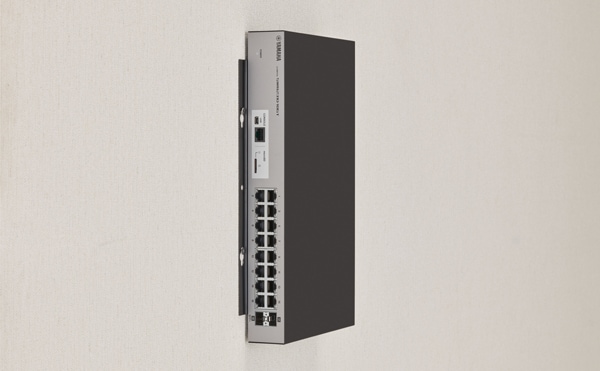

Wall-mount installation (SWR2310-18GT + WK-SWR)
* With WK-SWR the unit is mountable on the wall or ceiling with a height of 2m or less
* Do not install with the LAN ports facing upward or downward
Systeme
System Example
- This sample system for a conference room includes a remote conferencing system, built around a digital signal processor, which allows conferences to be shared with remote locations.
- By networking from input to output, administrative operation performance improves, such as management from setting change to troubleshooting with one PC.
- This system has been designed to provide optimum sound for meetings and conferences, making use of the excellent projection provided by the VXL1-16P to ensure ample volume and clarity right to the back of the room.
- By setting up one switch as a RADIUS server and linking other switches, unauthorized network access can be effectively blocked for enhanced security.
