Lineup

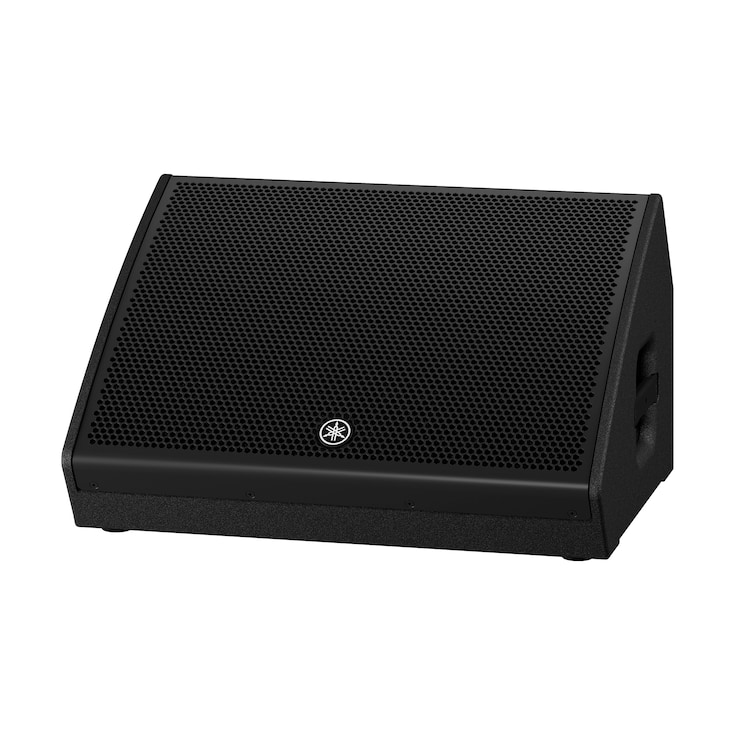

DHR15MAktivlautsprecher
Der DHR15M ist ein 2-Wege Bi-Amp Aktivlautsprecher mit 12-Zoll Tieftöner und 1,75-Zoll HF-Treiber in einer platzsparenden Koaxialkonfiguration, die sich perfekt für den Einsatz als Bodenmonitor eignet. Der DHR12M kombiniert einen 1000-Watt Verstärker und einen Hochleistungs-DSP mit der gleichen Sperrholzkonstruktion, die auch in Yamahas High-End-Lautsprecherserie DZR zum Einsatz kommt, und bietet so erstklassige Klangqualität und Haltbarkeit.
- Der Koaxialtreiber liefert präzise, glatte Phasen- und Frequenzwiedergabe, die ideal für den Einsatz von Monitor-Anwendungen ist
- Mit einem Sperrholzgehäuse, das klaren Klang mit minimalen Vibrationen liefert
- Kompaktes, flaches Sperrholzgehäuse mit Polyuera-Beschichtung für eine robuste, kratzfeste Oberfläche
- Ein Flansch zur Stativmontage
- Proprietäre FIR-X™-Abstimmung, bietet FIR-Filterung und korrigierenden EQ und minimiert Phasenverzerrungen

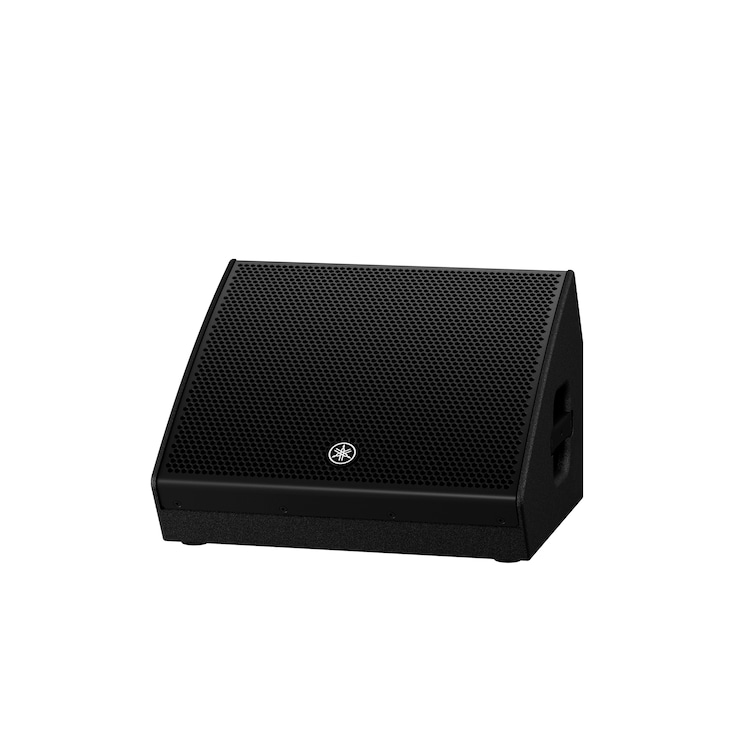

DHR12MAktivlautsprecher
Der DHR12M ist ein 2-Wege Bi-Amp Aktivlautsprecher mit 12-Zoll-Tieftöner und 1,75-Zoll-HF-Treiber in einer platzsparenden Koaxialkonfiguration, die sich perfekt für den Einsatz als Bodenmonitor eignet. Der DHR12M kombiniert einen 1000-Watt Verstärker und einen Hochleistungs-DSP mit der gleichen Sperrholzkonstruktion, die auch in Yamahas High-End-Lautsprecherserie DZR zum Einsatz kommt, und bietet so erstklassige Klangqualität und Haltbarkeit.
- Der Koaxialtreiber liefert präzise, glatte Phasen- und Frequenzwiedergabe, die ideal für den Einsatz von Monitor-Anwendungen ist
- Mit einem Sperrholzgehäuse, das klaren Klang mit minimalen Vibrationen liefert
- Kompaktes, flaches Sperrholzgehäuse mit Polyuera-Beschichtung für eine robuste, kratzfeste Oberfläche
- Ein Flansch zur Stativmontage
- Proprietäre FIR-X™-Abstimmung, bietet FIR-Filterung und korrigierenden EQ und minimiert Phasenverzerrungen

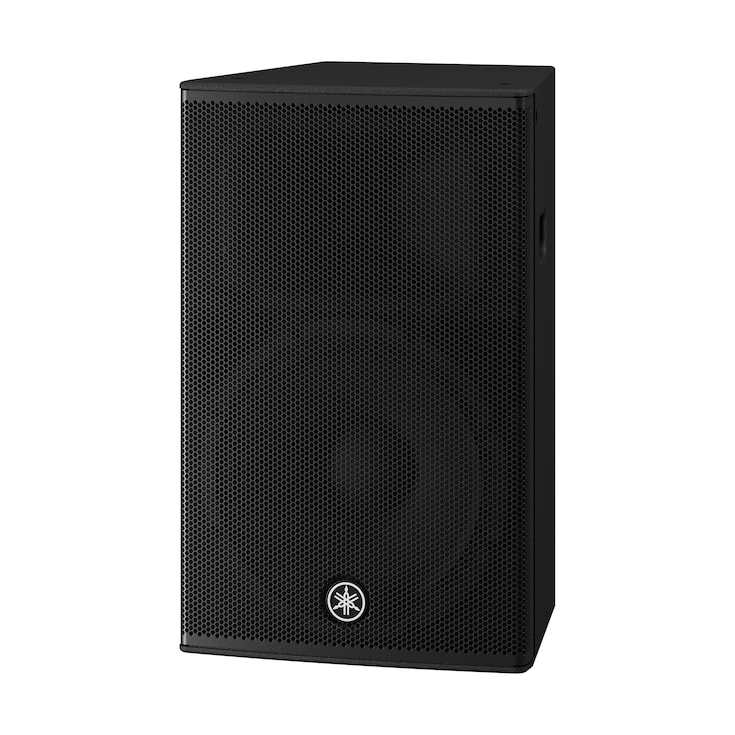

DHR15Aktivlautsprecher
Der DHR15 ist ein 2-Wege Aktivlautsprecher mit Bi-Amp, der mit 15-Zoll-Tieftöner und 1,4-Zoll-HF-Treiber ausgestattet ist und sich perfekt für den Einsatz als Hauptlautsprecher eignet. Der DHR15 kombiniert einen 1000-Watt Verstärker und einen Hochleistungs-DSP mit der gleichen Sperrholzkonstruktion, die auch in Yamahas High-End-Serie DZR zu finden ist, und bietet so erstklassige Klangqualität und Haltbarkeit.
- Mit einem Sperrholzgehäuse, das klaren Klang mit minimalen Vibrationen liefert
- Sperrholzgehäuse mit Polyurea-Beschichtung für eine robuste, kratzfeste Oberfläche
- Kompakte Größe trotz des 15-Zoll LF-Treibers, der eine hervorragende Tieftonwiedergabe bietet
- Doppelter Stativflansch bietet sowohl 0° als auch -7° Neigung
- Rigging-Punkte zur Verwendung mit Augenbolzen
- Proprietäre FIR-X™-Abstimmung, bietet FIR-Filterung und korrigierenden EQ und minimiert Phasenverzerrungen

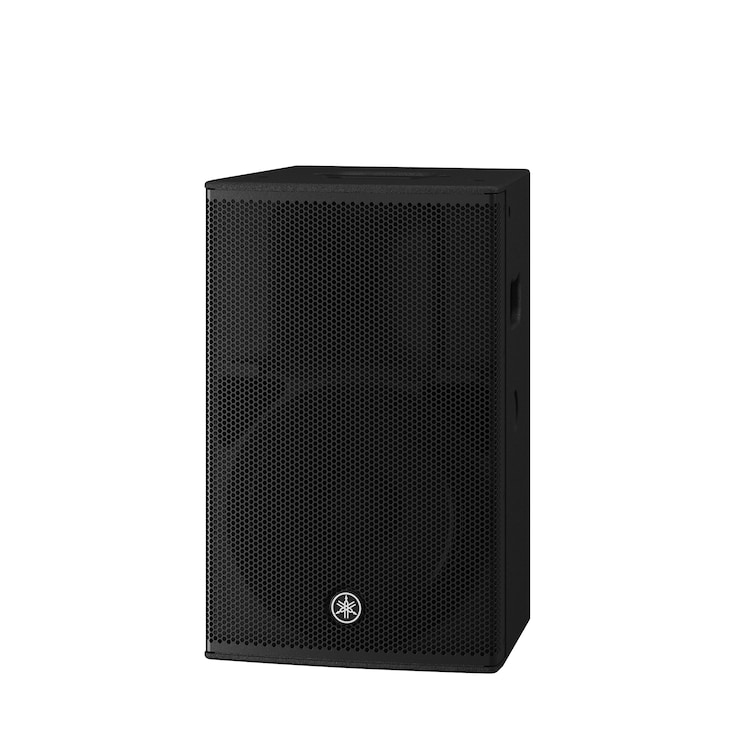

DHR12Aktivlautsprecher
Der DHR12 ist ein 2-Wege Aktivlautsprecher mit Bi-Amp, der mit 15-Zoll Tieftöner und 1,4-Zoll-HF-Treiber ausgestattet ist und sich perfekt für den Einsatz als mobiler oder Hauptlautsprecher eignet. Der DHR12 kombiniert einen 1000-Watt Verstärker und einen Hochleistungs-DSP mit der gleichen Sperrholzkonstruktion, die auch in Yamahas High-End-Serie DZR zu finden ist, und bietet so erstklassige Klangqualität und Haltbarkeit.
- Mit einem Sperrholzgehäuse, das klaren Klang mit minimalen Vibrationen liefert
- Sperrholzgehäuse mit Polyurea-Beschichtung für eine robuste, kratzfeste Oberfläche
- Kompakte Größe trotz des 12-Zoll LF-Treibers, der eine hervorragende Tieftonwiedergabe bietet
- Kann dank drehbarem HF-Horn in einer horizontalen oder vertikalen Konfiguration installiert werden, was die nötige Flexibilität für die Installation in einer Vielzahl von Umgebungen bietet
- Die optionale U-Bügelhalterung UB-DXRDHR12 kann sowohl vertikal als auch horizontal verwendet werden
- Doppelter Stativflansch bietet sowohl 0° als auch -7° Neigung
- Rigging-Punkte zur Verwendung mit Augenbolzen
- Proprietäre FIR-X™-Abstimmung, bietet FIR-Filterung und korrigierenden EQ und minimiert Phasenverzerrungen

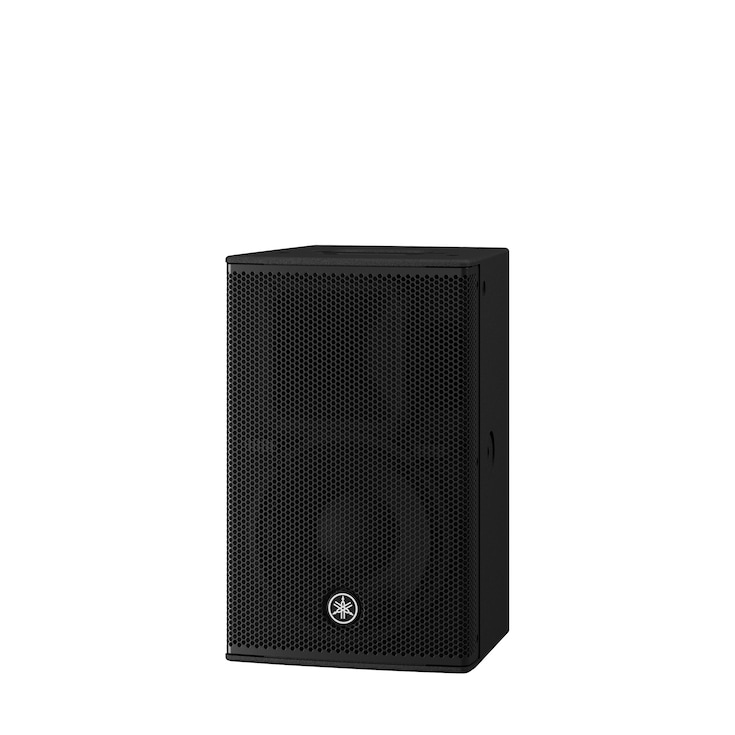

DHR10Aktivlautsprecher
Der DHR10 ist ein 2-Wege Aktivlautsprecher mit Bi-Amp, der mit 10-Zoll-Tieftöner und 1,4-Zoll HF-Treiber ausgestattet ist und sich perfekt für den Einsatz in Festinstallationen eignet. Der DHR10 kombiniert ein 700-Watt Verstärkermodul und einen leistungsstarken DSP mit der gleichen hochwertigen Sperrholzkonstruktion, die auch in Yamahas High-End-Lautsprecherserie DZR zum Einsatz kommt und bietet erstklassige Klangqualität und Langlebigkeit.
- Mit einem Sperrholzgehäuse, das klaren Klang mit minimalen Vibrationen liefert
- Sperrholzgehäuse mit Polyurea-Beschichtung für eine robuste, kratzfeste Oberfläche
- Kompaktes Erscheinungsbild dank des 10-Zoll LF-Treibers mit hervorragender Tieftonwiedergabe
- Kann dank drehbarem HF-Horn in einer horizontalen oder vertikalen Konfiguration installiert werden, was die nötige Flexibilität für die Installation in einer Vielzahl von Umgebungen bietet
- Die optionale U-Bügelhalterung UB-DXRDHR10 kann sowohl vertikal als auch horizontal verwendet werden
- Ein Flansch zur Stativmontage
- Rigging-Punkte zur Verwendung mit Augenbolzen
- Proprietäre FIR-X™-Abstimmung, bietet FIR-Filterung und korrigierenden EQ und minimiert Phasenverzerrungen
Optionen
UB-DXRDHR12U-Bügel
U-Bügel ermöglichen eine einfache Wand- oder Deckenmontage in horizontaler und vertikaler Anordnung (für DXR12mkII, DXR12, DHR12, CHR12).
UB-DXRDHR10U-Bügel
U-Bügel ermöglichen eine einfache Wand- oder Deckenmontage in horizontaler und vertikaler Anordnung (für DXR10mkII, DXR10, DHR10, CHR10).
Features
Performance. Optimized.
Die DHR-Serie bringt ihren Live-Sound mittels professioneller Qualität, akkurater Wiedergabe und Leistung auf ein neues Level. Die Premium-Sperrholzgehäuse mit einer robusten Polyurea-Beschichtung bieten eine Haltbarkeit, die bei anderen Lautsprechern dieser Klasse nicht zu finden ist.
Alle Modelle der Serie wurden optimiert, um die Anforderungen einer Vielzahl von Beschallungsanforderungen zu erfüllen: ein 10- und 12-Zoll-Modell für Festinstallation oder mobilen Live-Sound, ein 12- und ein 15-Zoll-Modell für den Einsatz als Bodenmonitor und eine 15-Zoll-Version für FOH-Anwendungen. Die eigens entwickelten Schallwandler werden von hochwertigen Class-D Verstärkern angetrieben, die zusammen mit dem DSP eine atemberaubende Klangqualität und Klarheit liefern. Die DHR-Serie bietet eine Vielzahl praktischer Funktionen, passend für jede erdenkliche Anwendung. Damit bietet diese Serie eine hohe Flexibilität und ermöglicht dadurch, immer den passenden Lautsprecher auszuwählen. Auf der Suche nach einem gut klingenden Beschallungssystem sein? Es lohnt sich, die DHR-Serie einmal genauer anzuschauen und anzuhören.
Optimierte Gehäusedesigns für eine Vielzahl von Audioumgebungen
Die DHR-Serie bietet eine umfassende Palette an Aktivlautsprechern, die für die Anforderungen vieler spezieller Anwendungen optimiert sind. DHR10 und DHR12 sind mit drehbaren Hörnern ausgestattet und haben spezielle, optionale U-Halterungen für den Einsatz in Festinstallationen, während DHR12M und DHR15M einen koaxialen Kompressionstreiber für verbesserte Klarheit und einen glatteren Frequenzgang für das Bodenmonitoring aufweisen. Abgerundet wird die Serie durch den DHR15, der über Befestigungspunkte für den geflogenen Einsatz verfügt. DHR12 und DHR15 verfügen außerdem über einen doppelten Stativflansch, so dass sie als temporäre Hauptlautsprecher für Beschallung eingesetzt werden können.
-
DHR10, DHR12: Drehbares HF-Horn und optionale U-Halterung (UB-DXRDHR10, UB-DXRDHR12)
-

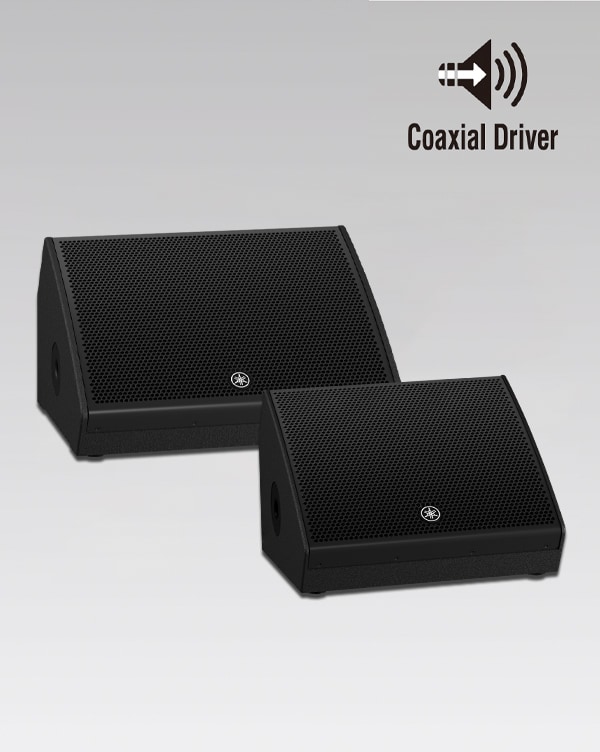

DHR12M, DHR15M: Koaxialer Kompressionstreiber
-

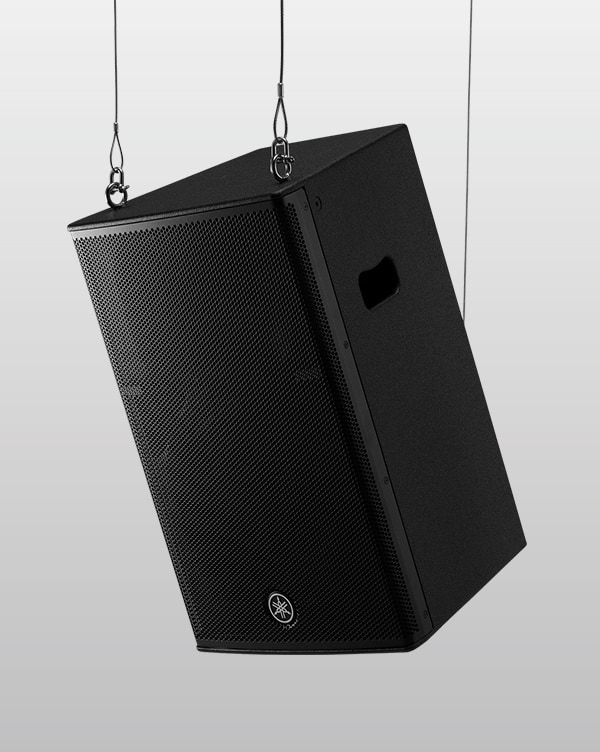

DHR15: Rigging-Punkte für Standard-Augenbolzen
Speziell entwickelte Schallwandler
Die Hochleistungs-Tieftöner liefern einen definierten, kraftvollen Bass bei geringer Neigung zu Verzerrungen, während die präzisen 1,4” Kompressionstreiber* akkurate Mitten und Höhen wiedergeben.
* DHR12M und DHR15M verfügen über einen 1,75" Koaxial-Kompressionstreiber.
-
LF- und HF-Wandler (DHR15, DHR10)
-
1.75" Koaxial-Kompressionstreiber (DHR15M)

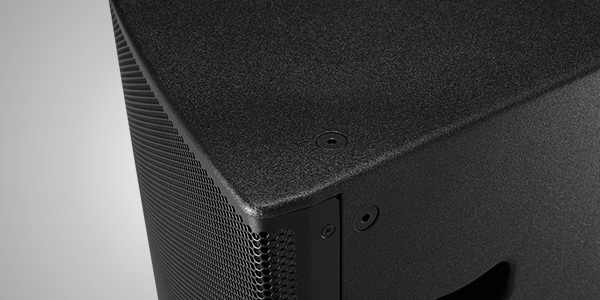

Robustes Gehäuse, leicht zu transportieren
Die Lautsprecher der DHR-Serie wurden wie die Modelle der DZR-Serie mit einem Sperrholzgehäuse ausgestattet. Dieses Gehäuse bietet eine hervorragende Haltbarkeit und akustische Leistung.
Ultrapräzise 48-Bit-Signalverarbeitung für High-Definition-Sound

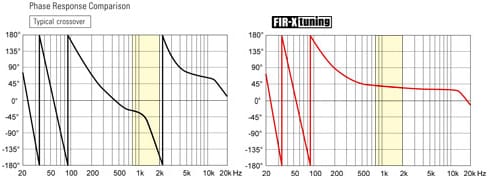

Alle Fullrange-Modelle verfügen über Yamahas firmeneigenes FIR-X-Tuning™, das linearphasige FIR*-Filter für die Frequenzweiche verwendet. FIR-X-Tuning™ optimiert gleichzeitig den Frequenz- und Phasengang und passt die zeitliche Abstimmung zwischen den HF- und LF-Wandlern an. Dadurch wird ein sehr gleichmäßiger Frequenzgang um den Crossover-Punkt erzeugt, der für viel bessere Klarheit und Abbildung sorgt, als dies mit herkömmlichen Crossovern möglich ist.
Alle Signale werden von einem Hochleistungsprozessor präzise verarbeitet, um eine hochauflösende Klangqualität zu gewährleisten. Alle Fullrange-Modelle verwenden hochpräzise diskrete 24-Bit-A/D- und D/A-Wandler mit überragendem Rauschabstand und Dynamikbereich.
Finite Impulse Response (Endliche Impulsantwort)
Intelligente Dynamik-Kontrolle für volle Transparenz bei beliebigen Ausgangspegeln

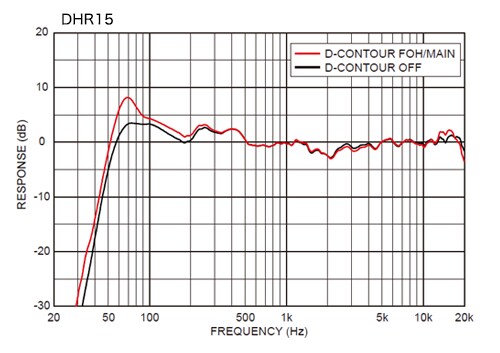

Bei D-CONTOUR handelt es sich um einen intelligenten Multiband-Kompressor, der für einen kraftvollen und klaren Sound bei beliebigen Ausgangspegeln sorgt. So wird permanent der Ausgangspegel mehrerer Frequenzbänder überwacht und für jedes ein optimaler Pegel berechnet. Selbst bei der maximal möglichen Lautstärke bleibt der Sound so absolut transparent und musikalisch. Die genaue Abstimmung des Sounds wird über zwei verschiedene Einstellungen erreicht – die Modi FOH/Main und MONITOR. Bei FOH/MAIN werden tiefe Frequenzanteile angehoben, weil der Bassbereich für gewöhnlich leidet, wenn Lautsprecher geflogen oder auf einem Stativ montiert werden. Der MONITOR-Modus ist für Bühnenmonitoring ideal. Er bewirkt, dass die tiefen Frequenzanteile dynamisch abgeschwächt werden, weil es anderenfalls durch die Positionierung der Lautsprecher auf dem Boden aufgrund von Reflexionen zwischen Schallwandler und naher Oberfläche zu einer Bassanhebung kommt. Über einen weiten Bereich werden Frequenzbänder geglättet, sodass Sie stets in den Genuss eines erstaunlich klaren Monitor-Sounds kommen. Beide Presets wurden durch zahllose Hörtests mit erfahrenen Toningenieuren bis ins letzte Detail perfektioniert. Unter dem Strich erhalten Sie einen Multibandkompressor, der aufgrund seiner dynamischen Klangregelung für einen ausgewogenen, verzerrungsarmen Sound bei beliebigen Ausgangspegeln sorgt.
Umfassende DSP-Schutzfunktionen für maximale Lautstärke
In einem typischen System, das aus passiven Lautsprechern, Leistungsverstärkern und Signalprozessoren besteht, kann der Versuch, optimale Parameter für jede Komponente einzustellen, eine schwere Aufgabe sein. Einer der Vorteile von Aktivlautsprechern ist, dass die Kombination von Schallwandlern und Verstärkern perfekt optimiert werden kann. Während der Entwicklung der DZR-, DXR mkII-, DHR-, DBR- und DXS-Serien haben wir die Belastbarkeit der einzelnen Wandler und die Gesamtleistung der Verstärker in unzähligen Hörversuchen im Innen- und Außenbereich gemessen und getestet. Auf der Grundlage der Testergebnisse konnten wir den optimalen Begrenzungspunkt für jedes Modell mithilfe einer präzisen DSP-Steuerung festlegen.

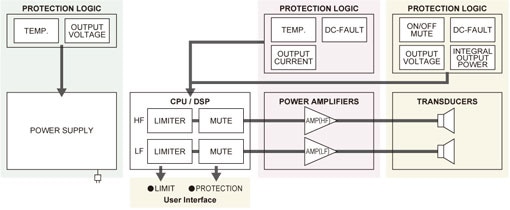

Zusätzlich zur optimalen Begrenzung verfügen unsere Lautsprecher über viele der gleichen Schutzfunktionen, die auch in unseren professionellen Endstufen der PC-D-Serie der Spitzenklasse verwendet werden. Ein Mikroprozessor und ein leistungsstarker DSP überwachen den Status der Stromversorgung, der Leistungsverstärker, der Wandler und der laufenden Signale, um alle Aspekte jeder Komponente zu schützen. So können diese Lautsprecher ihr volles Potenzial entfalten und auch unter schwierigsten Bedingungen zuverlässig arbeiten.
Hocheffiziente Class-D Endstufen mit 1000W
Die leichten Class-D Hochleistungsendstufen sind in der Lage, je nach Modell bis zu 1000 Watt* Leistung abzugeben und dabei bis zu 131 dB Schalldruck zu erzeugen (DHR15), ohne dass dabei die Transparenz und die Dynamik beeinträchtigt werden.
*DHR10 erreicht eine Ausgangsleistung von 700 Watt.
Interner 2-Kanal-Mixer mit einfacher Bedienung
Die Lautsprecher der DHR-Serie haben zwei Eingangskanäle. CH1 verfügt über eine Kombibuchse, die sowohl XLR- als auch TRS-Klinkenstecker akzeptiert und somit entweder Mikrofon- oder Line-Pegel-Eingangssignale zulässt. CH2 bietet zwei Eingangsoptionen: eine Kombibuchse, die XLR- oder TRS-Klinkenstecker akzeptiert, und ein Paar RCA-Buchsen für den Eingang von CD-Playern oder anderen Stereo-Linepegelquellen.
Ein interner Mixer erlaubt es, entweder mit CH1+2 MIX die Signale der Kanäle 1+2 zu mixen oder mit CH1 THRU nur das Signal von Kanal 1 durchzuschleifen.

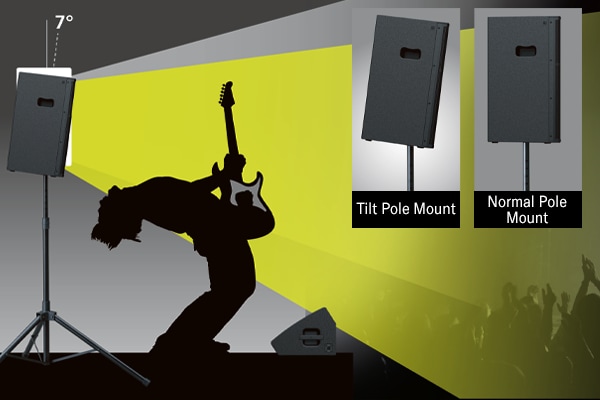

Doppelter Stativflansch für zwei verschiedene Ausrichtungen (DHR15, DHR12)
Je nach Veranstaltungsort kann es vorkommen, dass der Live-Sound unter niedrigen Decken oder anderen ungünstigen Eigenschaften des Raums leidet. Ein klarer, ausgewogener Mix wird erschwert und das Hörvergnügen der Zuhörer beeinträchtigt. Die beiden Flansche erlauben zwei verschiedene Ausrichtungen - 0° und 7°. So kann die Schallenergie von reflektierenden Flächen ferngehalten und dorthin gelenkt werden, wo sie hingehört - nämlich auf die Zuschauer.
